核心技术

TNE technology 空气轴承

动作原理

  • 旋转轴(Rotor)与空气轴承箔结构之间的缝隙中的空气因粘性(Viscosity)与轴旋转一起移动, 同时根据空气动力学原理产生的压力支撑旋转轴

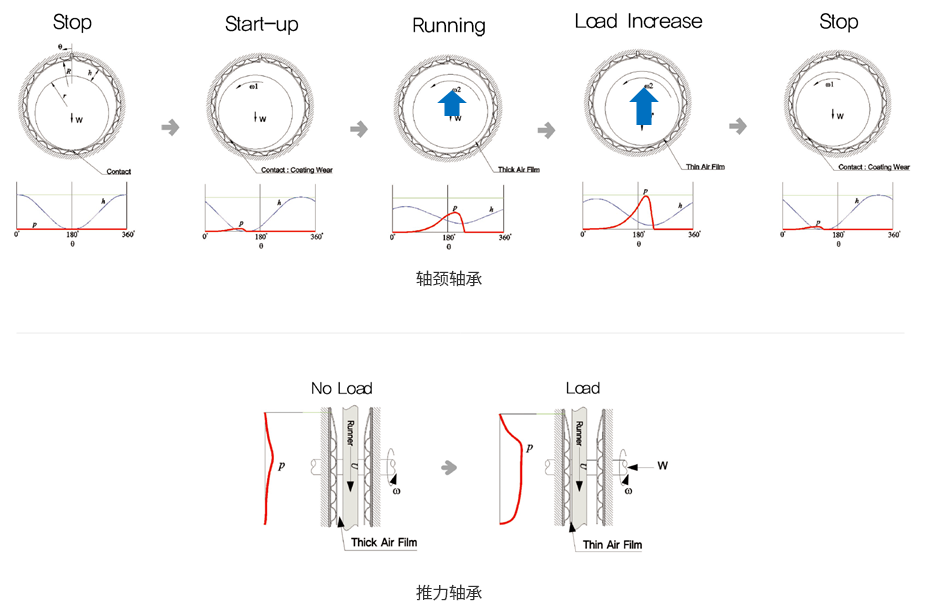

空气轴承的动作原理

空气轴承的动作原理

气轴承的动作过程

气轴承的动作过程

核心设计因子

  • 为了获得可靠的空气轴承性能,旋转轴与轴承接触的面的精密度、适用于箔结构物的防磨涂层、适当的轴承缝隙决定非常重要。

影响空气轴承性能的主要设计因子

TNE空气轴承

  • 可提供纯净空气的完美无给油轴承(Oil-Free)
  • 采用适合量产工艺的轴承设计及应用,确保质量的一致性及最终产品的可靠性,排除特殊焊接的制作方式确保产品的寿命及稳定性(取得国内、美国、中国、日本专利)
  • 在零负荷出口压下也能运行的轴承负荷设计
  • 通过事前单品模块的质量检查,提高涡轮增压器质量管理水平
  • 考虑运转旋转数区域的最佳轴承尺寸后适用
  • 设计时采用安全的Stability Parameter,确保轴承稳定性

轴承安全系数

  • 空气轴承通过120,000次的On/Off试验
    气轴承支撑的转体越大型,轴承直径和转子越大
耐久性试验完成后,旋转轴、轴承的状态。

耐久性试验完成后,旋转轴、轴承的状态。
